CIPP sanacija cijevi: nova cijev unutar stare — bez kopanja i bez rušenja

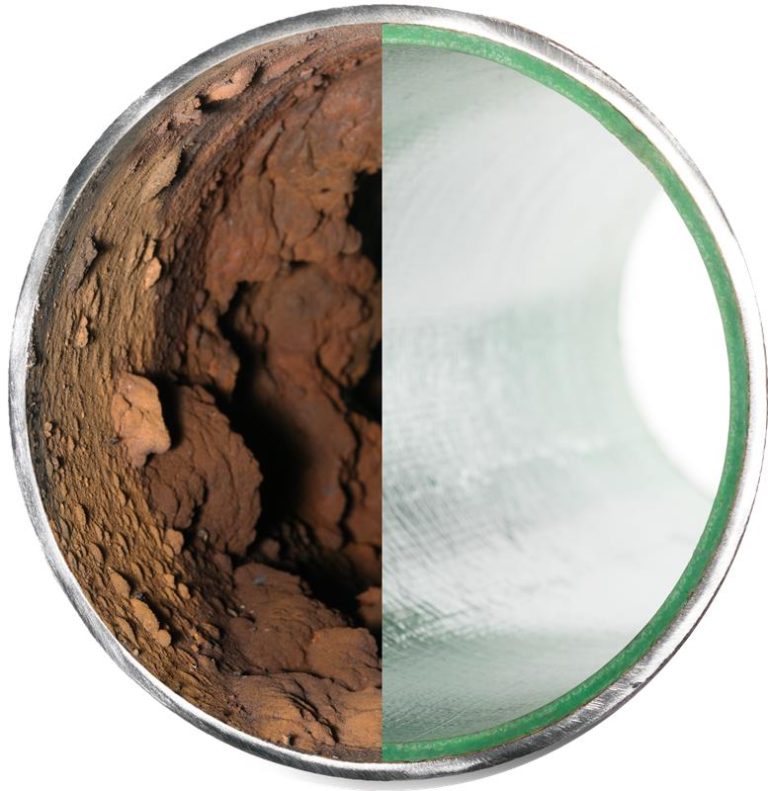

CIPP (Cured-In-Place Pipe) danas je jedna od najraširenijih metoda beziskopne obnove cjevovoda. Fleksibilna cijev od netkanog tekstila ili stakloplastike impregnira se termosetirajućom smolom, invertira ili uvlači u postojeću cijev, pritiska uz njene stijenke i na licu mjesta stvrdnjava u novi, kruti cjevovod.

Ono što je kod CIPP-a na javnim kanalizacionim mrežama već uobičajena praksa, u zgradama je dugo bilo gotovo nemoguće izvesti zbog malih promjera, koljena, ograničenog pristupa i nemogućnosti rada s velikim pritiscima i temperaturama u stambenim objektima. Upravo je taj prostor „unutrašnjeg“ CIPP-a dio u kojem je Picote razvio vlastiti sistem pod nazivom Picote In-House CIPP Lining™.

Šta znači „In-House CIPP Lining“?

Naziv ne znači da se liner ugrađuje „u kući“ u smislu kućne radinosti, već da se CIPP sanacija izvodi unutar objekta – na vertikalnim odvodima (stack cijevima), unutrašnjim kanalizacionim ograncima, kuhinjskim i kupaonskim odvodima, odvodima sanitarnih uređaja i industrijskim instalacijama u proizvodnim pogonima.

Riječ je, dakle, o primjeni CIPP metode na promjerima i u uslovima gdje klasična oprema za inverziju, koja se koristi izvana, ne može pristupiti cijevi. Najčešće se radi o promjerima DN 50–DN 200, uz pristup kroz postojeće otvore, kao što su krovni odzračnik, reviziono okno, otvor za čišćenje ili privremeno demontirana sanitarija.

Picote je u ovaj segment ušao na osnovu vlastitog izvođačkog iskustva. Kompanija je 2008. godine, nakon što je već razvila metodu oblaganja cijevi, odlučila početi koristiti CIPP unutar zgrada. Kako na tržištu tada nije bilo odgovarajućih alata, razvila ih je sama. Tako je nastao današnji asortiman cijevnih bubnjeva, pakera, pumpi i opreme za stvrdnjavanje, kao i više od 250 patenata Picote grupe.

Danas Picote ima i vlastitu izvođačku diviziju s više od 30 ljudi koji svakodnevno rade na projektima liniranja. Proizvodi koji se razvijaju prvo se provjeravaju na vlastitim gradilištima.

Postupak korak po korak

1. Snimanje i projektovanje

CCTV snimkom utvrđuju se promjer, materijal, koljena, položaji priključaka, oštećenja i prohodnost cijevi. Na osnovu tih podataka izrađuje se plan sanacije: određuju se dužina i broj dionica, debljina stijenke linera, potrebna nosivost, način pristupa i redoslijed izvođenja radova.

2. Priprema cijevi

Cijev se visokotlačno pere i čisti od kamenca, masnoće, korijena i drugih naslaga. Po potrebi se vrši i glodanje pomoću Picote Miller sistema i odgovarajućih lanaca kako bi se dobila čista, pravilna i neoštećena podloga.

Uklanjaju se istureni priključci i sve druge prepreke koje bi mogle oštetiti liner tokom ugradnje.

3. Priprema linera – wet-out

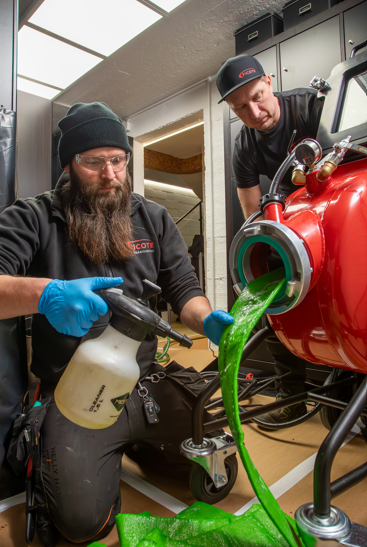

Liner se impregnira smolom u propisanom omjeru, uz kontrolu količine smole i ravnomjernosti impregnacije. Kod malih promjera ovaj postupak se može obavljati u kontrolisanim uslovima radionice ili direktno na gradilištu, uz poštovanje vremena obrade (pot life) i odgovarajuće temperature.

4. Inverzija

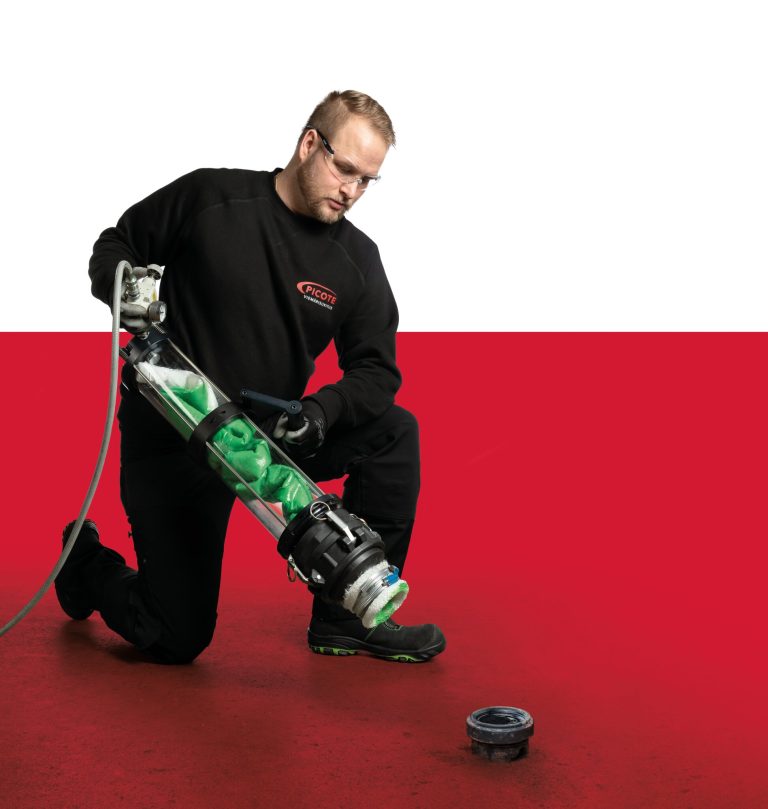

Liner se uvodi u postojeću cijev pomoću bubnja i Lining Cannona, uz kontrolisanu brzinu i pritisak. Kod većih dužina koristi se klizanje uz pomoć glidera i/ili odgovarajućeg podmazivanja.

5. Pozicioniranje i pritisak

Liner se pritiska uz stijenku postojeće cijevi pomoću zraka. Krajevi se zatvaraju i osiguravaju pomoću Curing Caps sistema. Pritisak se održava tokom cijelog procesa stvrdnjavanja, uz nadzor pomoću sistema Pressure Guard.

6. Stvrdnjavanje

Ovisno o sistemu, stvrdnjavanje se može vršiti pomoću pregrijane pare (Midi Steamer), tople vode, UV svjetla – kod većih promjera i otvorenih dionica – ili prirodnim putem, odnosno na sobnoj temperaturi, kod malih promjera i odgovarajućih smola.

Parametri poput temperature, pritiska i vremena prate se i bilježe. Kod rada u zgradama para je jedan od najčešćih izbora jer ne zahtijeva velike količine vode niti ekstremno visoke pritiske.

7. Hlađenje i vađenje opreme

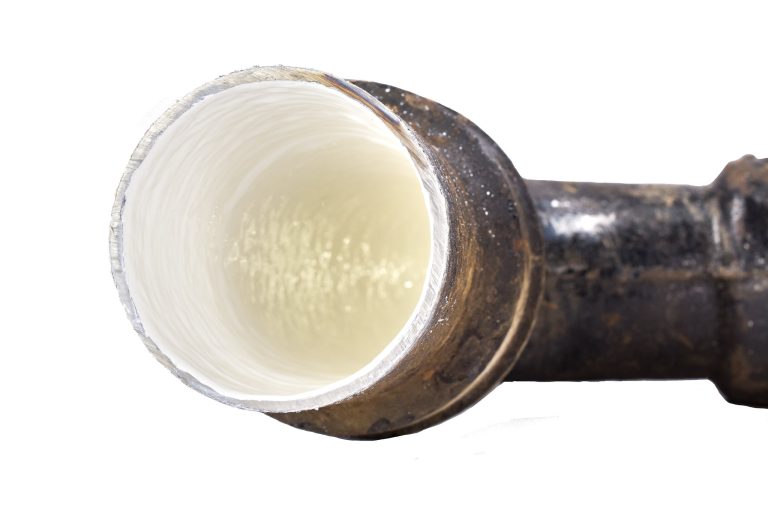

Nakon postizanja potrebne krutosti slijede kontrolisano hlađenje, ispuštanje pritiska i obrada krajeva linera.

8. Otvaranje priključaka – reinstatement

Bočni ogranci i priključci otvaraju se pomoću robotizovanih ili rotacionih alata, kao što su Picote Smart Cutter™, Twister Lateral Cutters ili Pipe Cutter.

Ovo je faza u kojoj se često najjasnije vidi razlika između iskusne i neiskusne ekipe.

9. Kontrola kvaliteta

Nakon završetka radova obavlja se završni CCTV pregled. Po potrebi se vrši mjerenje debljine stijenke te, gdje je propisano, ispitivanje uzoraka i provjera kompletne dokumentacije o procesu stvrdnjavanja.

10. Puštanje u rad

Nakon završetka sanacije sistem se vraća u funkciju. To je najčešće moguće istog ili narednog dana, zavisno od vrste smole i načina stvrdnjavanja.

Ključni projektni parametri

Parametar	Tipično za rad u zgradama
Promjeri	Najčešće DN 50–DN 200; Picoteov ukupni asortiman pokriva približno 32–300 mm
Dužina dionice	Ograničena bubnjem, pristupom i brojem koljena; često 10–30 m po dionici

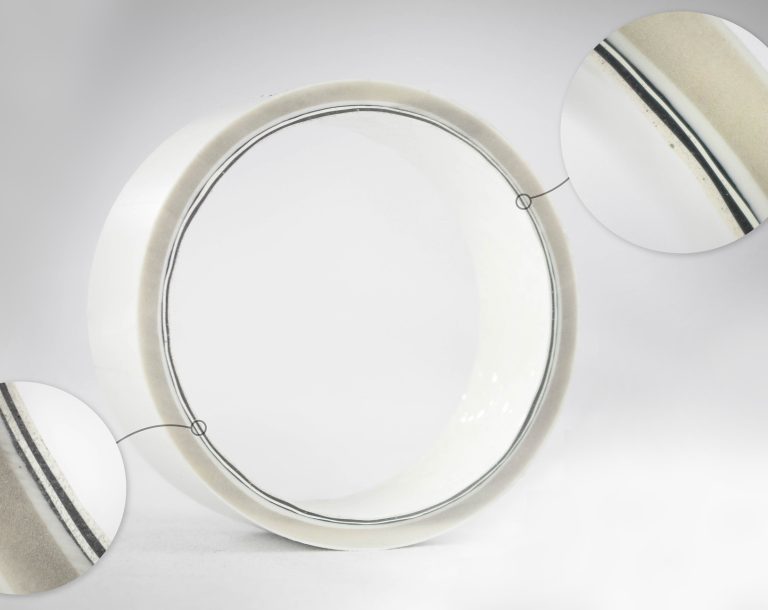

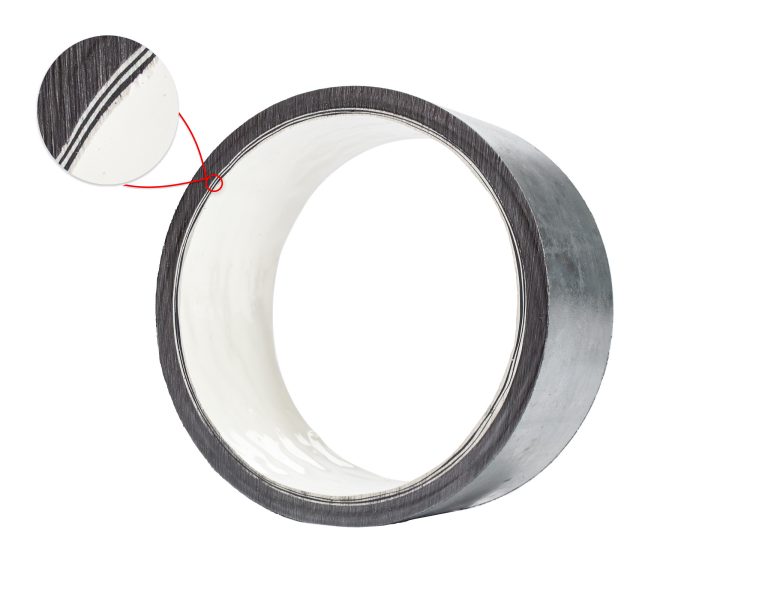

Materijal linera	Netkani tekstil (fleksibilan i pogodan za prolazak kroz koljena) ili stakloplastika (veća krutost i nosivost)
Smola	Poliester, vinil ester ili epoksid – zavisno od medija, temperature i zahtjeva za nosivost
Stvrdnjavanje	Para, topla voda, UV ili ambijentalno stvrdnjavanje, zavisno od smole i promjera

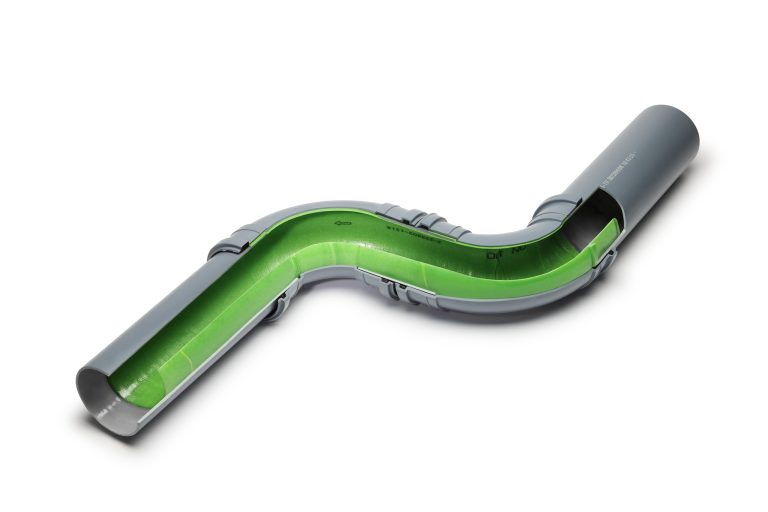

Koljena	Fleksibilni lineri i odgovarajuće smole omogućavaju prolaz kroz koljena, uključujući i do 90° kod malih promjera – uvijek prema podacima proizvođača linera
Gubitak promjera	Jedan do dva nazivna koraka, npr. DN 100 → približno DN 90, zavisno od debljine stijenke linera
Projektovani vijek trajanja	Standardno do 50 godina, uz odgovarajući proračun i ateste

Važna je i projektna razlika koja se često zanemaruje u marketinškim opisima.

Kod djelimično oštećene cijevi postojeća cijev i dalje preuzima dio nosivosti, dok liner prvenstveno služi kao zaštita i osigurava vodonepropusnost.

Kod potpuno oštećene cijevi, liner mora preuzeti sva opterećenja. U tom slučaju debljina stijenke, dugotrajni modul elastičnosti i faktori smanjenja vrijednosti nisu stvar procjene, već moraju biti određeni odgovarajućim proračunom.

Tipične primjene

CIPP metoda se može koristiti za sanaciju:

vertikalnih odvoda u stambenim i poslovnim zgradama, hotelima, bolnicama i domovima;
unutrašnjih ogranaka i spojnih vodova do kojih nema pristupa izvana;
kupaonskih i kuhinjskih odvoda, podnih odvoda i vodova u revizionim oknima;
industrijskih instalacija, bazena i fontana, kao i određenih protupožarnih vodova, uz odgovarajuće smole i odobrenja;
dionica nakon lokalnih popravki, kada je potrebno obnoviti cijelu dionicu.

Materijali od kojih su postojeće cijevi najčešće izrađene uključuju lijevano željezo, čelik, pocinčani čelik, PVC, beton i glinu.

Trošak, rokovi i održivost

Kod sanacije cijevi u zgradama najveći trošak često nije sama cijev, već pristup instalaciji – rušenje zidova, skidanje i ponovna ugradnja pločica, zamjena instalacija i odvoz građevinskog otpada.

CIPP taj dio troškova može značajno smanjiti. Prednost je posebno izražena kod visokih objekata s dugim vertikalnim instalacijama, gdje jedna dionica i jedan radni dan mogu zamijeniti sedmice klasičnih građevinskih radova.

Osim produženja vijeka postojeće cijevi za nekoliko desetljeća, metoda omogućava odgađanje velike investicije i smanjenje količine građevinskog otpada i emisija povezanih sa zamjenom postojećih cijevi.

Ono što je potrebno planirati unaprijed jeste vrijeme zastoja u korištenju instalacije. Kod liniranja vertikale stanari privremeno ne mogu koristiti sanitarije, dok se proces stvrdnjavanja mora odvijati bez prekida i u skladu s propisanim parametrima.

Zbog toga se radovi u stambenim zgradama najčešće organizuju po vertikalama, u jasno definisanim fazama, uz prethodnu komunikaciju sa stanarima i upraviteljem objekta.

Zaključak

Picote CIPP nije samo „CIPP s ulice u malom“. To je zaokružen sistem koji obuhvata bubnjeve, linere, smole, pumpe, pakere, spojnice, alate za otvaranje priključaka i opremu za kontrolisano stvrdnjavanje.

Sistem je namijenjen upravo uslovima u kojima se klasični CIPP tradicionalno teško ili nikako nije mogao izvesti – malim promjerima, koljenima i instalacijama unutar zgrada.

Njegova vrijednost posebno dolazi do izražaja tamo gdje je cijev strukturno dotrajala, a iskop ili rušenje zidova praktično nisu prihvatljivi.

Kao i kod Brush Coating™ metode, uspjeh ne zavisi samo od opreme. Najvažniji su pravilna priprema cijevi, odgovarajući proračun, kvalitet materijala i disciplina u kontroli parametara stvrdnjavanja.

Zbog toga kod odabira izvođača nije dovoljno gledati samo cijenu po dužnom metru. Potrebno je tražiti iskustvo, odgovarajuću obuku, dokumentovane postupke rada i rezultate ispitivanja.

Brush coating: obnova cijevi bez iskopa - četkom i epoksidnom smolom

Kod sanacije starih instalacija najveći problem često nije sam kvar, nego pristup. Cijevi u zidovima, vertikalni odvodi u zgradama i uski ogranci promjera 32–150 mm praktički se ne mogu zamijeniti bez razbijanja zidova i podova. Upravo za takve situacije razvijena je metoda brush coating — oblaganje unutrašnjosti cijevi rotirajućom četkom kroz koju se istiskuje dvokomponentna epoksidna smola. Najpoznatiji nositelj te tehnologije danas je finska kompanija Picote, čiji je sistem Picote Brush Coating™ postao referenca u segmentu sanacije cijevi malih promjera.

Što je Picote brush coating?

Picote brush coating je beziskopna (trenchless) metoda obnove cjevovoda u kojoj se na očišćenu i pripremljenu unutrašnju stijenku cijevi nanosi sloj 100 %-tne epoksidne smole pomoću rotirajuće četke. Četka se kroz cijev vodi fleksibilnim vratilom iz pogonskog stroja (Picote Miller), a smola se do nje doprema crijevima iz pumpe.

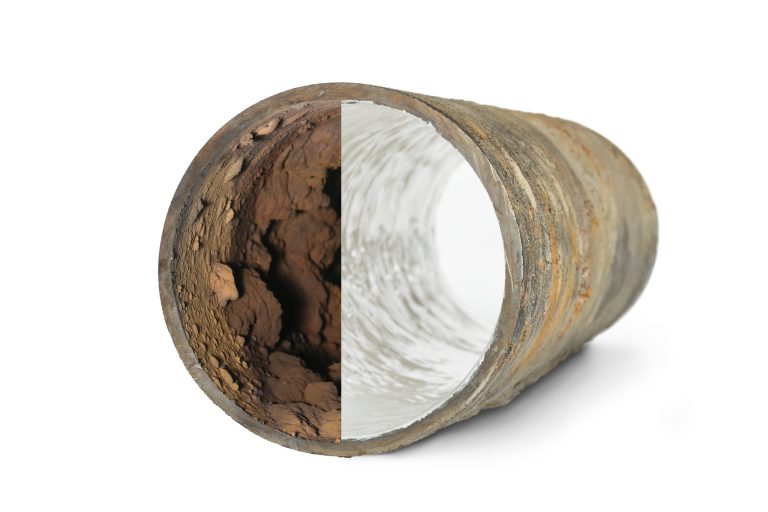

Ključna razlika prema drugim metodama je način nanošenja: smola se ne prska i ne ulaže kao gotov liner, nego se četkom utiskuje u površinu podloge, u pore i mikropukotine stare cijevi. Tako nastaje novi, glatki i korozijski otporni “unutrašnji sloj” koji preuzima zaštitnu funkciju, dok postojeća cijev ostaje nosiva konstrukcija. Zbog tankog sloja metoda gotovo ne smanjuje svijetli promjer i ne pogoršava protok — glatka epoksidna površina smanjuje hidraulički otpor i rizik od taloženja.

Kratka historija: metoda je nastala na gradilištu

Picote nije krenuo kao proizvođač opreme, nego kao izvođač. Korijeni grupe sežu u 1999. i kompaniju Innotia Oy iz finskog Porvoa, koju su osnovali Mika Lokkinen i Jutta Ehder-Lokkinen. Nakon prvog licencnog sustava za oblaganje cijevi u zgradama (2004.), kompanija je 2008. razvila i lansirala vlastitu metodu — Picote Pipe Coating Method — i preimenovala se u Picote Oy. Iste godine počinje i upotreba CIPP linera unutar zgrada, zbog čega je Picote počeo sam razvijati alate kojih tada nije bilo na tržištu. Prvi patent za alat prijavljen je 2009., a danas grupa drži više od 250 patenata.

Na sjevernoameričko tržište kompanija ulazi 2013./2014., a Picote Brush Coating tamo je lansiran 2017. Zanimljiv detalj: svi proizvodi prolaze provjeru u vlastitoj izvođačkoj diviziji, gdje na komercijalnim projektima radi više od 30 zaposlenih. Danas Picote nudi alate i opremu za cijevi promjera od 32 do 300 mm, uz Picote Institute kao sistem obuke (online kursevi, centri za praktičnu obuku, program ovlaštenih trening centara), što je za ovu tehnologiju važno koliko i sama oprema.

Kako izgleda postupak, korak po korak

1. Snimanje i procjena stanja. Kamerom (CCTV) utvrđuje se geometrija, materijal, lokacija priključaka, te vrsta i opseg oštećenja. Brush coating nije rješenje za deformirane ili urušene cijevi — procjena je prvi filter izvodivosti.

2. Priprema podloge — najvažnija faza. Cijev se najprije visokotlačno opere i odmašćuje, a zatim mehanički obradi Picote alatima i lancima (originalni, „drill”, Cyclone, 3D lanci, Twister alati za kamenac i metal). Kod glatkih podloga koristi se Smart Cutter™ s bočnim brusnim pločama kojima se površina namjerno hrapavi kako bi smola imala što bolji mehanički ključ. Cilj je čista, suha i hrapava površina bez kamenca, masnoće i ostataka.

3. Miješanje smole. Dvokomponentni epoksid miješa se u propisanom omjeru — kod starijih sistema 2:1, kod novijeg Xpress sistema 1:1 — pomoću Smart Mixer 2.0 ili ugrađene pumpe. Kod Xpress Coating sistema smola se miješa tek na kraju crijeva, u statičkoj posudi za miješanje neposredno prije četke, pa se crijeva ne moraju bacati nakon svake upotrebe.

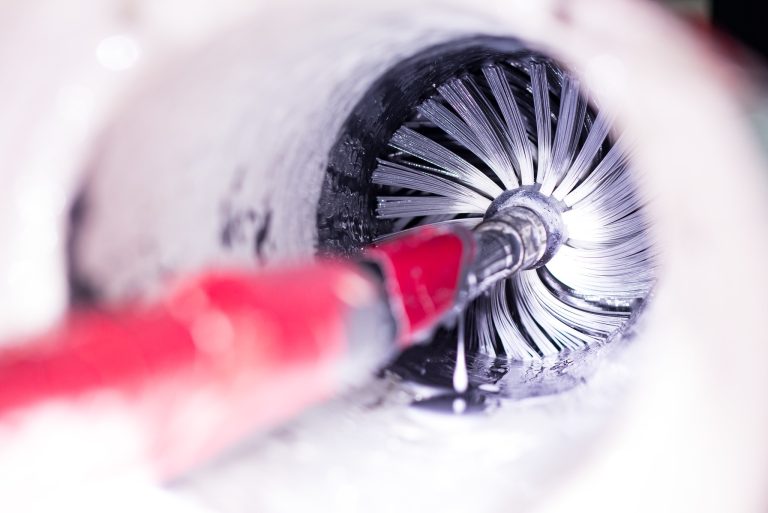

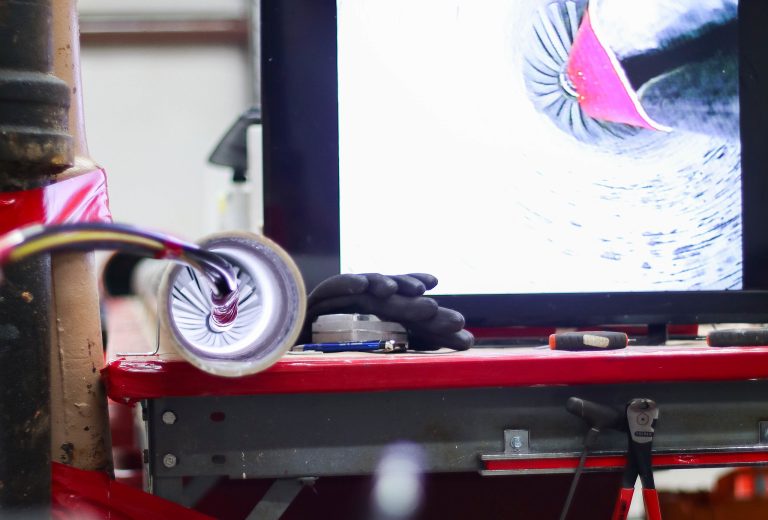

4. Nanošenje četkom. Rotirajuća četka prolazi kroz cijev konstantnom brzinom i istiskuje smolu na stijenku. Debljina sloja kontroliše se brzinom povlačenja i protokom smole.

5. Nanošenje slojeva. Tipično su potrebna dva do četiri prolaza. Starije generacije nanosile su oko ≈1,5 mm po prolazu; nova 1:1 epoksidna formulacija Xpress sistema daje veću debljinu po sloju i skraćuje vrijeme između slojeva na manje od jednog sata. Ukupna debljina ovisi o specifikaciji sistema i zahtjevima projekta.

6. Kontrola i puštanje u pogon. Završni CCTV pregled dokumentira rezultat. Cijev se može vratiti u funkciju istog dana; površina je na dodir suha za nekoliko sati, a punu tvrdoću smola postiže u roku od sedam dana, pri čemu i tada ostaje dovoljno elastična da podnosi udarce i savijanje. Proizvođač navodi vijek trajanja obloge do 50 godina.

Ključni tehnički podaci

Parametar	Podatak
Promjeri (standardno)	cca DN 32–150
Promjeri (prošireno, uz odgovarajuću opremu i smolu)	do DN 300; NSF/ANSI 61.5 epoksid odobren i za pitku vodu u rasponu od 100 do 300 mm
Dužina po jednom pristupu	do cca 18 m klasično; duže uz dodatne pristupe/pristupna okna
Broj slojeva	2–4 prolaza
Debljina po prolazu	cca 1,5 mm, kod Xpress 1:1 sistema
Vrijeme između slojeva	manje od 1 h (Xpress sistem)
Povratak u pogon	Isti dan
Puna tvrdoća	7 dana
Materijal	100 %-tna epoksidna smola (dvokomponentna)
Oprema	Picote Miller (pogon), Mini/Maxi Coating Pump ili Xpress Coating System 2.0, Smart Mixer 2.0, grijač, CCTV kamera, četke i vratila u više dimenzija
Masa osnovnog sistema	cca 15 kg — pogodno za rad u tijesnim prostorima

Xpress Coating System 2.0 donosi i praktične pomake: dvostruke hidraulične cilindre za smolu, ugrađenu bateriju 24 V za više sati rada, motorno vitlo s oko 40 m dostavnih crijeva i smolu u zasebnim pakovanjima za baznu i katalizatorsku komponentu, čime se smanjuje otpad i trošak materijala.

Zašto Brush Coating, a ne spray coating ili liner?

Adhezija. Nanošenje epoksida četkom omogućava da materijal prodre kroz neravnine i ostatke te duboko prione uz strukturu podloge, što može osigurati jaču vezu u odnosu na klasično prskanje, koje se uglavnom zadržava na površini.
Koljena i promjene smjera. Za razliku od inverzijskih linera, nanošenje četkom nije ograničeno naglim promjenama smjera i spojevima. Upravo zato je ova metoda posebno pogodna za vertikalne odvode i cijevi s velikim brojem koljena.
Mali gubitak unutrašnjeg promjera. Sloj debljine nekoliko milimetara, umjesto linera veće debljine, omogućava očuvanje unutrašnjeg promjera cijevi, a samim tim i protoka.
Manje dodatnih izlazaka na teren. Završena obloga ne zahtijeva dodatne izlaske na teren radi rezanja, obrade i ponovnog otvaranja spojeva i priključaka unutar sanirane dionice. Kod većih i složenijih projekata to može značajno povećati produktivnost.
Cijena. Trošak po dužnom metru može biti usporediv s CIPP metodom, uz znatno manji obim građevinskih radova i čišćenja nakon sanacije.

Ograničenja i na šta treba obratiti pažnju

Brush Coating je zaštitna, a ne konstrukcijska metoda. Ne rješava problem urušenih, teško deformisanih ili prekinutih cijevi, niti velike prodore korijenja koji ostavljaju šupljine u podlozi. Prije izvođenja radova obavezno treba provjeriti:

Rosište i vlagu. Epoksid zahtijeva odgovarajuće suhe uslove za pravilno vezivanje s podlogom. Temperatura površine cijevi mora biti iznad temperature rosišta. Kod hladnih ili vlažnih objekata mogu biti potrebni grijači i pažljivo planiranje procesa sušenja.
Kvalitet pripreme. Nedovoljno očišćena ili pripremljena cijev jedan je od najčešćih uzroka odvajanja obloge. Priprema cijevi često zahtijeva najveći dio vremena na gradilištu i direktno utiče na kvalitet i trajnost sanacije.
Priključke i priključne cijevi. Potrebno ih je prethodno evidentirati i osigurati da ostanu prohodni, bilo odgovarajućom zaštitom tokom nanošenja ili naknadnim otvaranjem pomoću odgovarajućeg alata.
Osposobljenost izvođača. Ovo nije metoda koju je moguće kvalitetno savladati „u hodu“. Proizvođač je razvio kompletan sistem obuke upravo zato što kvalitet izvedbe direktno utiče na trajnost završne obloge.
Regulatorni okvir. U Evropi se sanacija cjevovoda bez iskopa izvodi u skladu s odgovarajućim normama, uključujući seriju EN ISO 11296, uz nacionalna tehnička odobrenja gdje su potrebna, kao što je, naprimjer, DIBt u Njemačkoj. Za kontakt s pitkom vodom potrebna je važeća higijenska ocjena ili odobrenje za konkretnu vrstu smole. Prije ugradnje potrebno je provjeriti da konkretni sistem i epoksid imaju odgovarajuće odobrenje za predviđenu namjenu.

Usporedba s CIPP-om i drugim metodama

Kriterij	Picote brush coating	CIPP (inverzija, UV/vruća voda)	Klasična zamjena iskopom
Promjeri	cca 32–300 mm	širok raspon, i veliki profili	svi
Gubitak promjera	minimalan	veći (debljina linera)	—
Koljena	vrlo dobro	ograničeno	dobro
Vrijeme izvedbe	kratko, bez teških priprema	srednje	dugo
Građevinski radovi	gotovo nikakvi	manji	veliki (rušenje i obnova)
Strukturna uloga	zaštitna obloga	polukonstrukcijska/konstrukcijska	nova cijev
Tipična primjena	instalacije u zgradama, vertikale, mali profili	kanalizacija, veći profili, ulice	kad drugo nije moguće

Metode se ne isključuju: brush coating se često koristi kao dopuna CIPP-u — za dovršetak lokalnih sanacija, teško pristupačne dionice, priključke i unutrašnjost objekata do kojih linerom nije praktično doći.

Tipične primjene

vertikalni odvodi i stack cijevi u stambenim i poslovnim zgradama, hotelima, bolnicama i studentskim domovima;
odvodi iz kuhinja i kupaonica, podni odvodi, mali priključci i spojni vodovi;
bazeni, fontane, protupožarni vodovi i potisni cjevovodi;
vodovi pitke vode (uz odgovarajuću smolu i odobrenje);
sanacija nakon lokalnih popravaka i “zatvaranje” dionica koje CIPP ne može obraditi;
industrijske instalacije izložene agresivnim medijima, povišenom pritisku i temperaturi.

Materijali podloge u praksi su lijevano željezo, PVC, beton, glinene cijevi, čelik i pocinčane instalacije.

Trošak, rokovi i održivost

Ekonomska logika metode počiva na tri stvari: nema iskopa i rušenja, nema odvoženja građevinskog otpada i nema obnove zidova i podova. U zgradama u kojima je najveći trošak upravo pristup instalacijama, brush coating po pravilu pobjeđuje klasičnu zamjenu i po cijeni i po roku. Uz to, produžavanje vijeka postojeće cijevi do nekoliko desetljeća odgađa veliku investiciju i smanjuje emisije povezane s novim cijevima i građevinskim radovima. U usporedbi s CIPP-om, trošak po dužnom metru je usporediv, s prednošću kod malih promjera, koljena i rada unutar objekta.

Zaključak

Picote brush coating je zrela, industrijski dokazana metoda za obnovu cijevi malih i srednjih promjera iznutra, bez iskopa. Njezina je snaga u tome što rješava ono što drugi sistemi teško mogu: uska koljena, vertikale u zgradama i pristup kroz postojeće otvore. Njezina je cijena — i uvjet uspjeha — pedantna priprema podloge i obučen izvođač. Ako se stanje cijevi procijeni realno, ako je podloga suha i mehanički pripremljena te ako se poštuju pravila sistema (omjeri miješanja, debljine slojeva, vremena između njih), rezultat je nova, glatka i korozijski otporna unutrašnjost uz minimalan gubitak promjera i uz gotovo nikakav utjecaj na korisnike zgrade.
