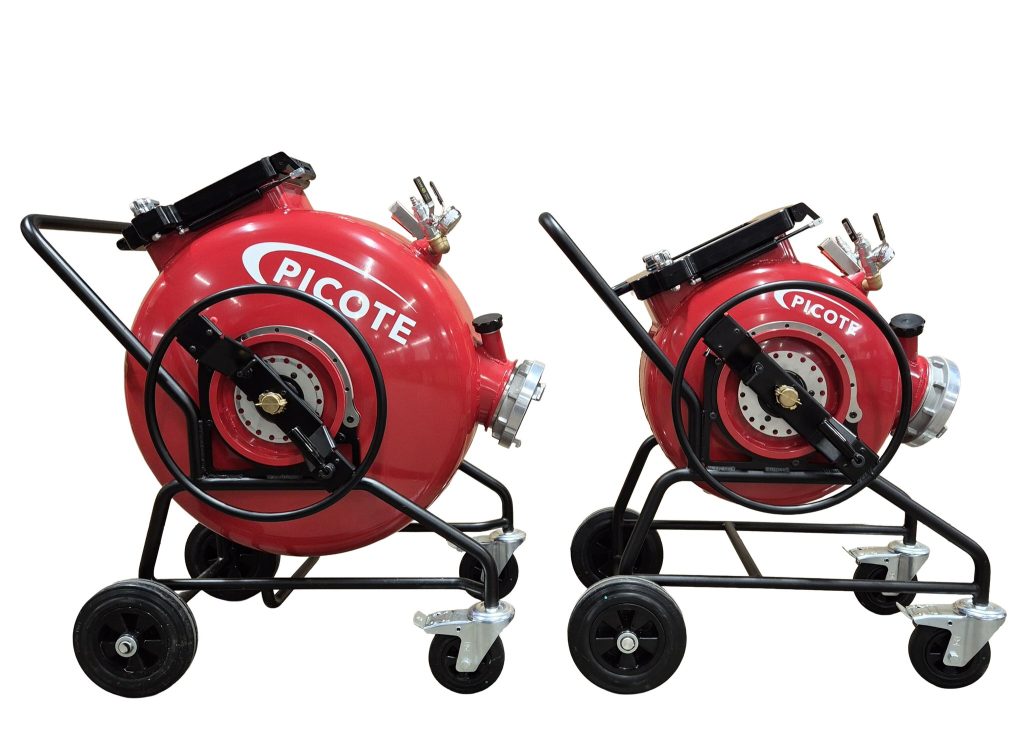

Novi Picote bubnjevi za CIPP obloge nude praktično i jednostavno rješenje za ugradnju CIPP obloga. Opremljeni su brojnim funkcionalnim rješenjima koja olakšavaju punjenje, transport i ugradnju obloge.
Dostupni modeli:
- Lining Drum 340
- Lining Drum 550
- Lining Drum 780
- Lining Drum 780 Wide
Primjena i prednosti

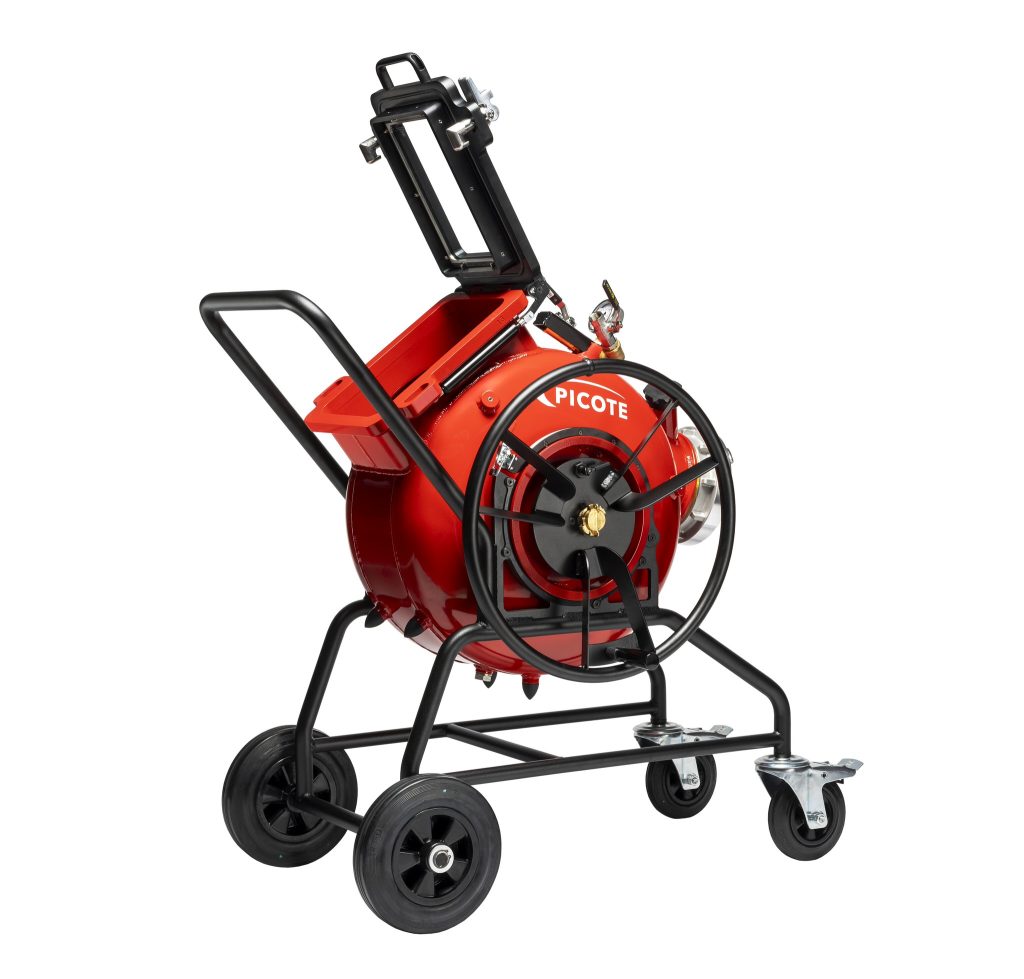

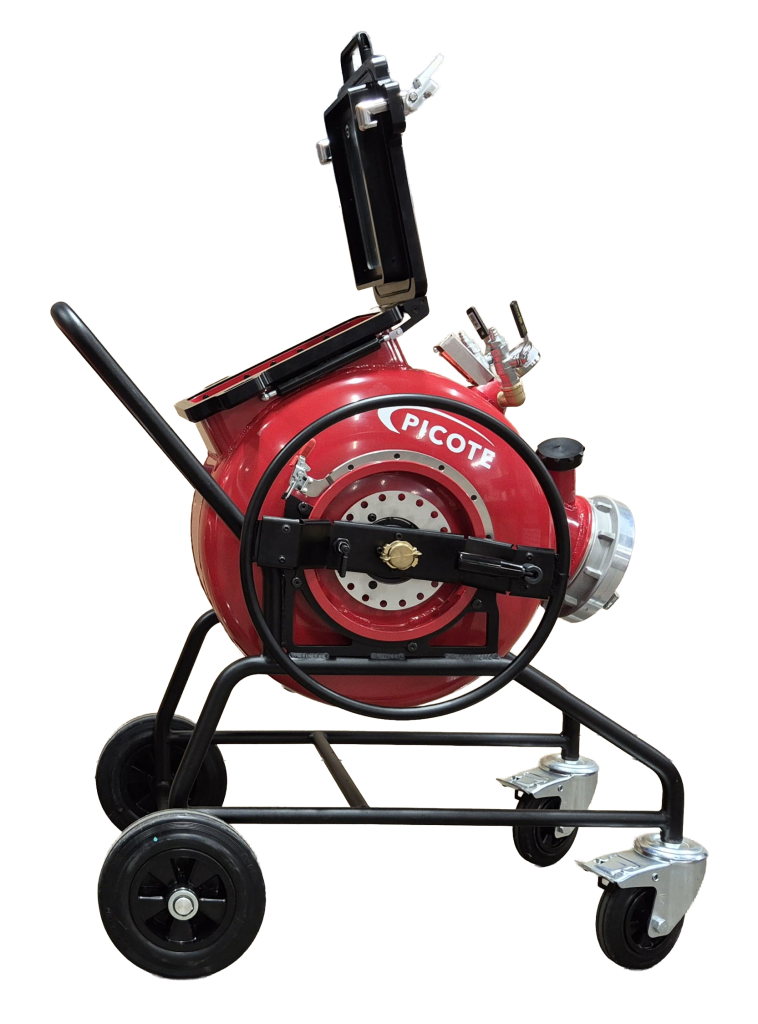

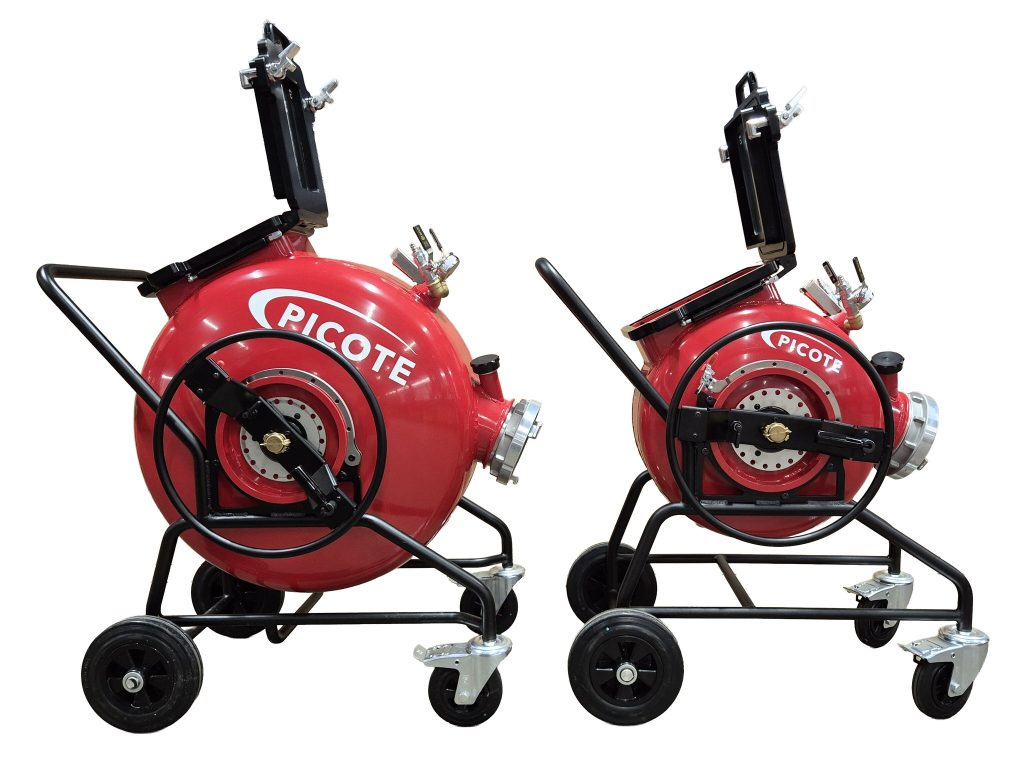

Modeli 550, 780 i 780 Wide:
- Vrata sa brzim otvaranjem u dva koraka – brzo, sigurno i jednostavno otvaranje i zaključavanje.

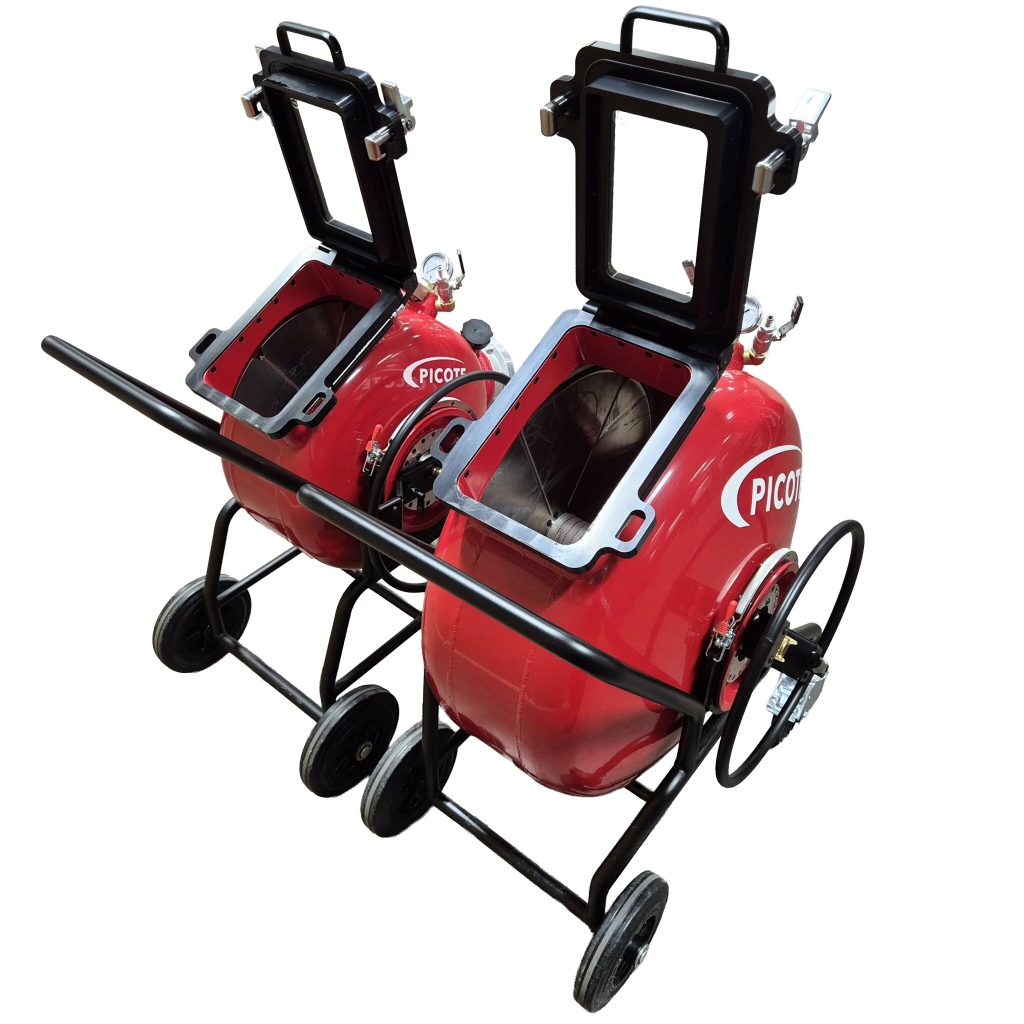

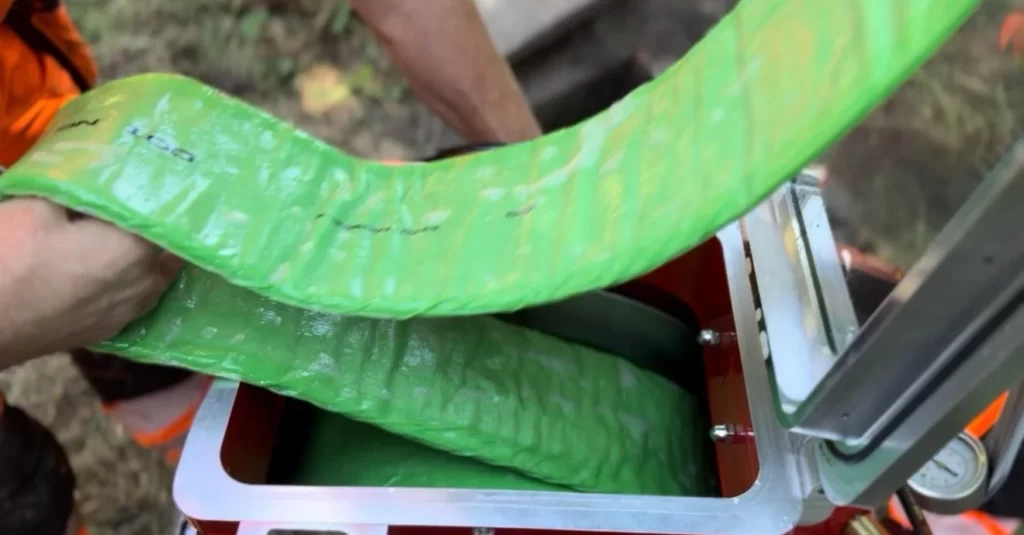

- Veliki pravougaoni otvor sa prozorom za pregled omogućava lakše punjenje i pregled unutrašnjosti bez otvaranja vrata.
- Veliki kapacitet: Drum 550 može primiti do 45 m DN100 obloge, dok Drum 780 može primiti do 101 m DN100 obloge. Model 780 Wide može primiti do 30 m DN300 obloge.
- Uklonjivi unutrašnji pregradni elementi omogućavaju smještaj veće količine obloge kada se uklone.
- Točak za okretanje može se postaviti s lijeve ili desne strane i ima sklopivu ručku.
- Izdržljive frikcione trake omogućavaju kontinuirano podešavanje položaja mlaznice.

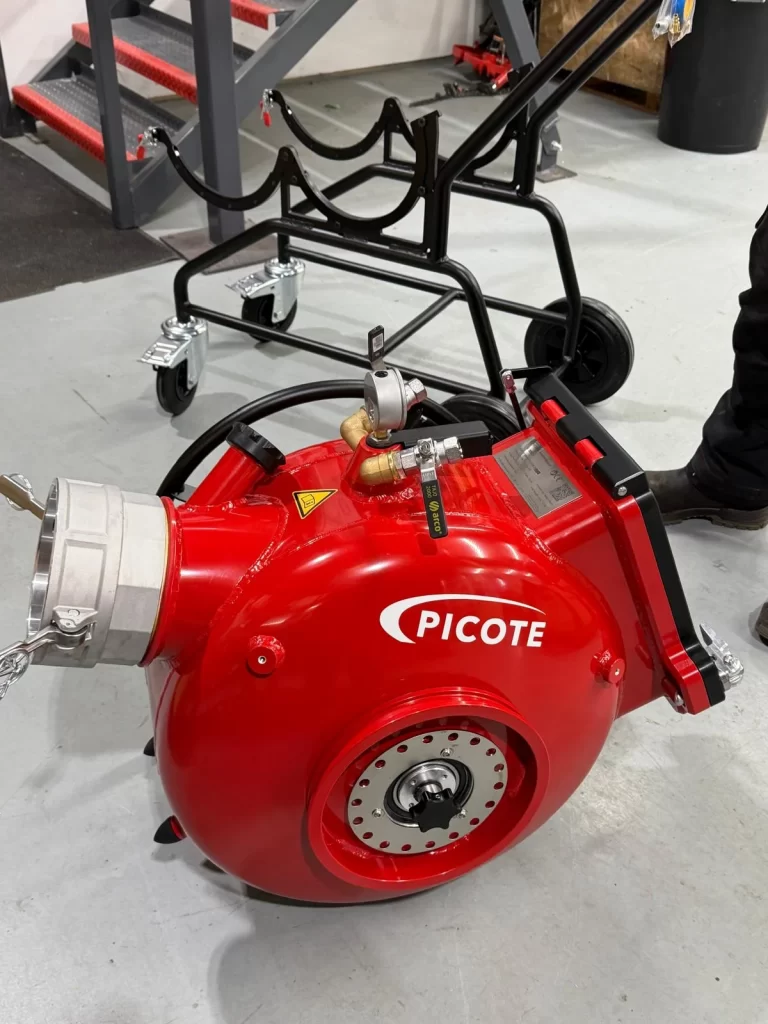

- Brzo odvajanje bubnja od kolica pomoću dvostrukih sigurnosnih traka.

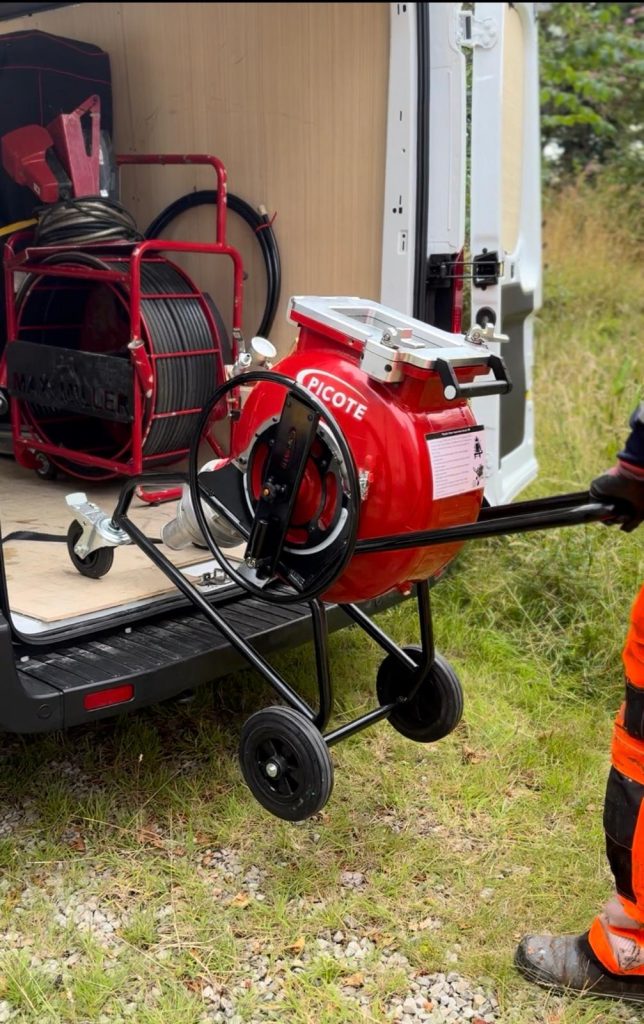

- Dobar razmak od tla olakšava prelazak preko stepenica i pragova.
- Veliki točkovi omogućavaju lakše kretanje po mekšim površinama.
- Robusna kolica sa pomjerenim težištem i prednjim točkovima postavljenim više prema naprijed, za bolju stabilnost pri transportu UV opreme i drugih težih uređaja.
- Relativno mala masa u odnosu na kapacitet:
- 550: 53,8 kg
- 780: 69 kg
- 780 Wide: 82 kg
- Uski dizajn omogućava prolazak kroz vrata.
- Radni pritisak do 1,7 bar
- CE certifikovan.

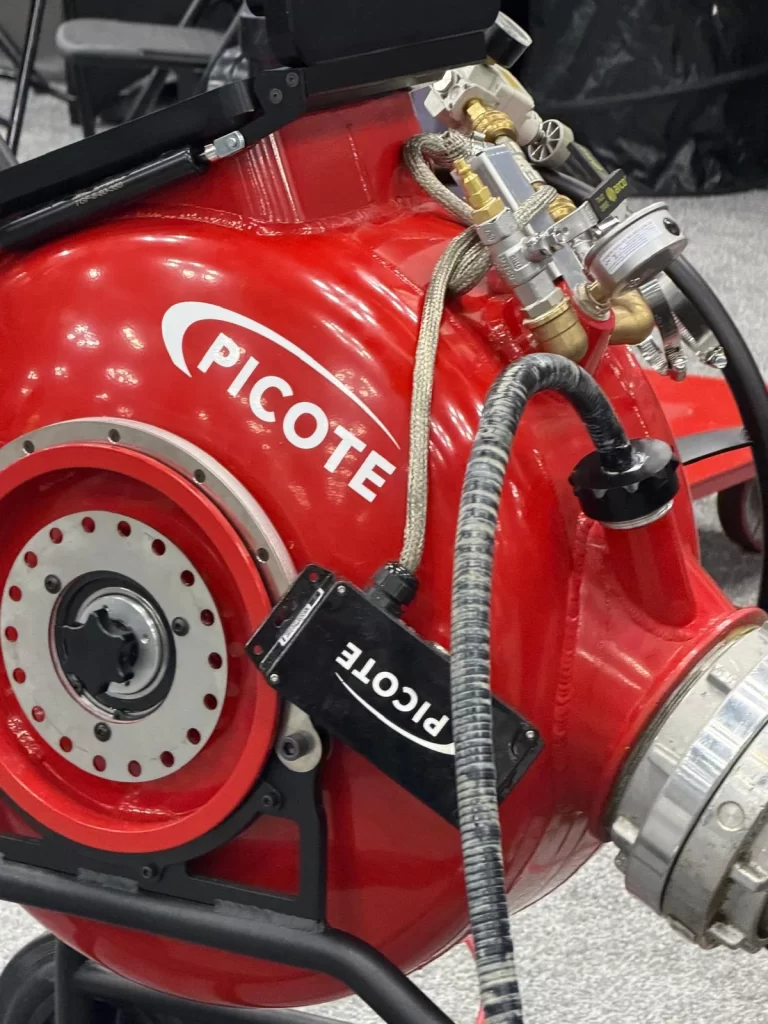

- Višenamjenski priključak za CCTV, Smart Heat kabal ili paru.
- Mogućnost prilagođavanja na 6″ Storz ili 6″ Camlock priključak kod modela 340, 550 i 780.
- Model 780 Wide koristi 8″ Storz ili 8″ Camlock, uz redukcije 8″ na 6″ za mlaznice DN50–200.

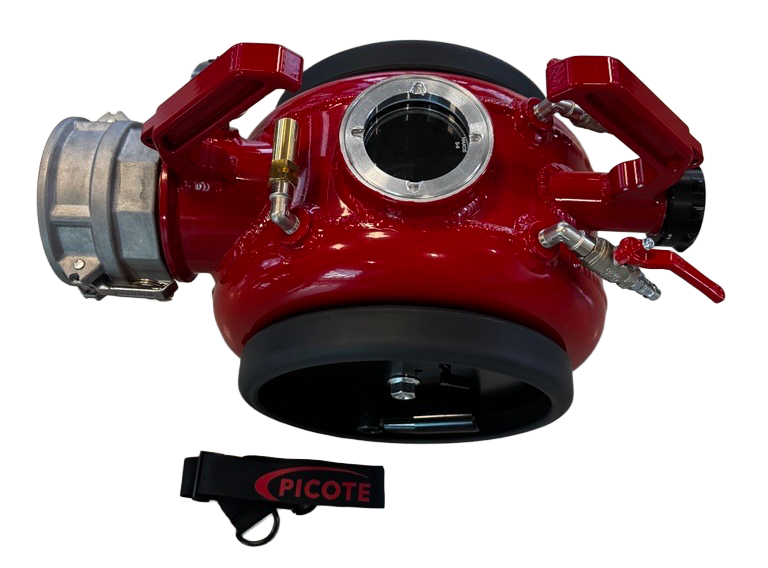

Model 340
- Kapacitet do 10 m DN100 obloge.

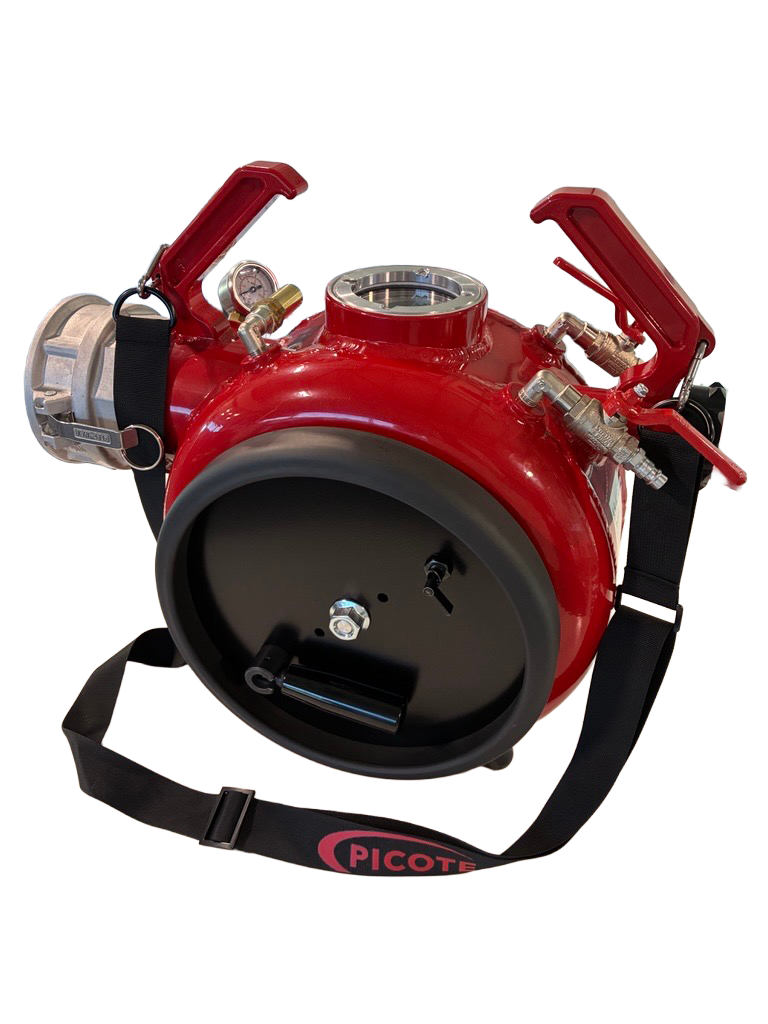

- Dvije ručke za nošenje i naramenica.
- Višenamjenski priključak za CCTV, Smart Heat kabl ili paru.
- Radni pritisak do 3 bar
- Projektovan prema PED 2014/68/EU, član 4(3) / SEP specifikacijama.
- Masa samo 12,5 kg.
- Prilagodljiv na 4″ Storz ili 4″ Camlock priključak.
Tehničke specifikacije
| Model |
Raspon cijevi |
Masa |
Kapacitet DN100 obloge |
| 340 |
DN50–100 |
12,5 kg |
10 m |
| 550 |
DN50–225 |
53,8 kg |
45 m* |
| 780 |
DN50–225 |
69 kg |
101 m |
| 780 Wide |
DN50–300 |
82 kg |
30 m DN300 |
* Napomena: u dostavljenom tekstu za model 550 na jednom mjestu stoji 45 m, a u tehničkoj tabeli 30 m. Prema glavnom opisu proizvoda, 45 m je navedeni kapacitet za DN100.
Dimenzije
| Model |
Dimenzije (Š × D × V) |
| 340 |
410 × 370 × 277 mm |
| 550 |
895 × 917 × 1028 mm |
| 780 |
624,5 × 917,5 × 1131 mm |
| 780 Wide |
843 × 1054 × 1201 mm |
Metode očvršćavanja
Očvršćavanje na sobnoj temperaturi, toplom vodom, parom i UV svjetlom.
