Connection Collar System 2.0

Picote Connection Collar System 2.0 omogućava sanaciju spojeva cijevi pomoću smole očvrsnutih spojnih obloga, uz potpuno zaptivanje T, Y i X spojeva. Sistem omogućava brzo postavljanje sa pristupom iz glavnog voda ili bočnog priključka, uz mogućnost očvršćavanja parom za brži završetak radova.

Dostupne su dvije izvedbe spojnih obloga, GRP i filc, u jednostrukoj i dvostrukoj varijanti za T i Y spojeve.

GRP spojne obloge izrađene su od staklenim vlaknima ojačanog polimera, 25% su deblje i pružaju veću čvrstoću. Mogu se ugrađivati silikatnom smolom, što omogućava brže očvršćavanje.

Filcane spojne obloge imaju dodatno zalijepljen šav koji sprečava curenje smole i omogućava kvalitetno zaptivanje spoja.

Obje izvedbe imaju karakterističan crni šav koji olakšava pravilno pozicioniranje obloge prema spoju. Dostupni su i Standard i Ultra Light silikonski ulošci, pri čemu je Ultra Light verzija namijenjena manjim prečnicima cijevi DN50–75.

Primjena i prednosti

• Sanacija i zaptivanje spojeva glavnog voda i bočnih priključaka.
• Zaštita od infiltracije i isticanja vode.
• Pogodno za obložene i neobložene cijevi.
• Za standardne T i Y spojeve, kao i dvostruke spojeve pod uglovima od 90° ili 180°.
• GRP obloge su 25% deblje i čvršće.
• Filcane obloge imaju zalijepljene šavove koji sprečavaju curenje smole.
• Crni šav omogućava jednostavno i precizno pozicioniranje.
• Ultra Light ulošci za manje cijevi DN50–75.
• Mogućnost očvršćavanja parom putem jednosmjernog priključka za paru.
• Picote potisne šipke dovoljno su čvrste za guranje i rotaciju, a istovremeno dovoljno fleksibilne za prolazak kroz više zavoja. Kompatibilne su i sa Picote Mini Multi-Cutter, Bendy Packer i Grabber alatima.

Način upotrebe

Sistem je namijenjen za sanaciju spojeva do 700 mm od mjesta priključka, odnosno dalje od prvog spoja cijevi u glavnom vodu. Na taj način se spoj potpuno zaptiva i sprječava infiltracija i isticanje vode. Uz pomoć praktičnih potisnih šipki moguće je povezati proizvoljan broj šipki i tako dosegnuti potrebnu dužinu. Dvostrani alat za ugradnju dodatno povećava fleksibilnost sistema.

Dostupne su dvije izvedbe spojnih obloga, obje u jednostrukoj i dvostrukoj varijanti za T i Y spojeve:

• GRP spojne obloge – 25% deblje i čvršće zahvaljujući sloju staklenih vlakana. Namijenjene su za upotrebu sa silikatnom smolom i preporučuju se za podzemne instalacije.

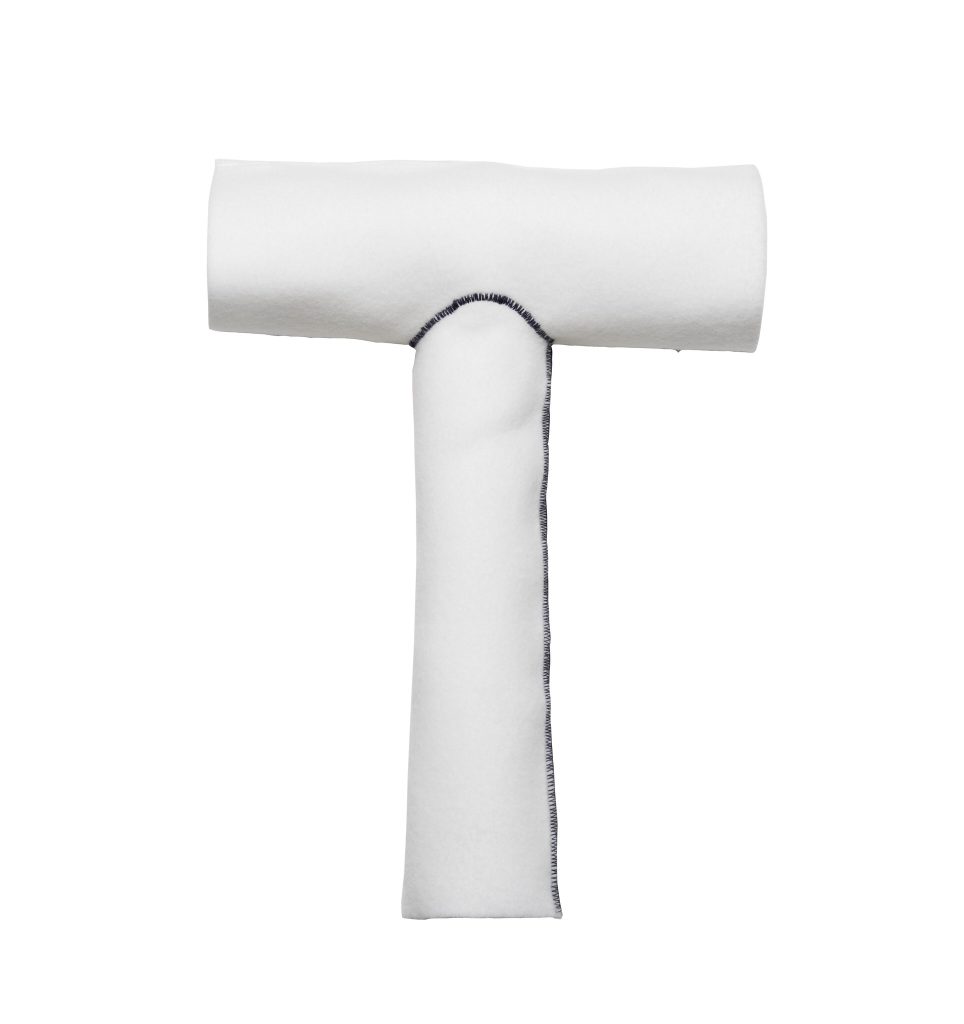

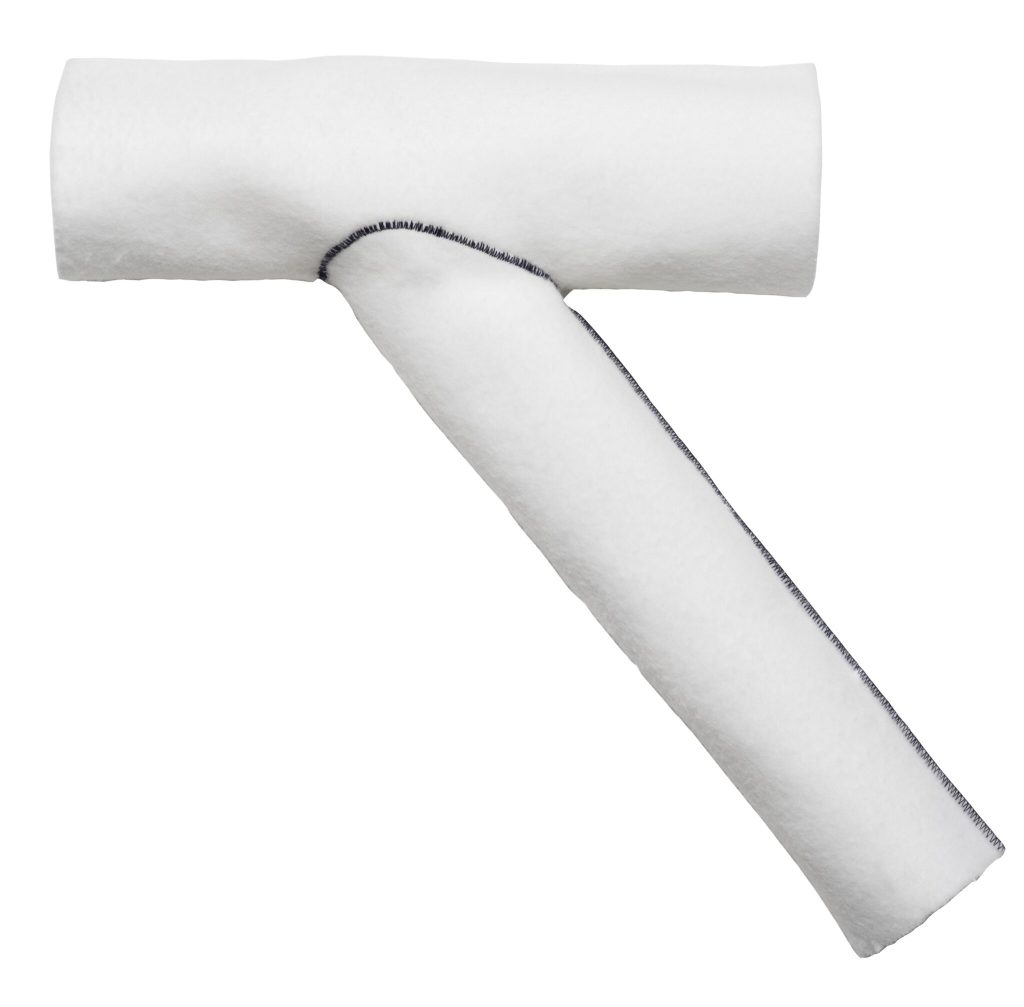

• Standardne filcane spojne obloge – imaju potpuno zalijepljene šavove koji sprečavaju curenje smole.
• Crni šavni konac – omogućava jednostavno vizuelno poravnanje sa spojem i precizno postavljanje obloge.

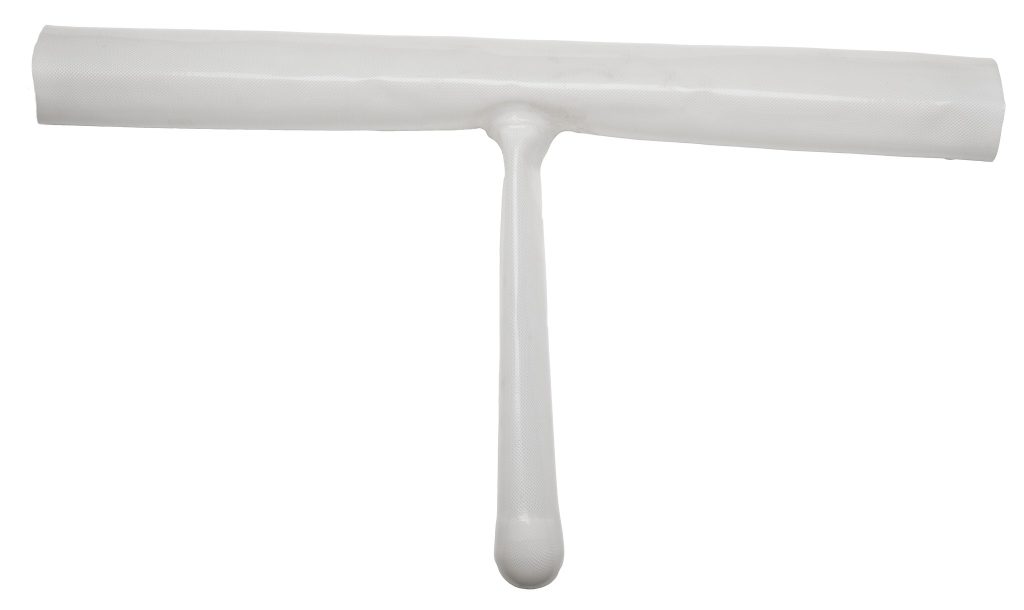

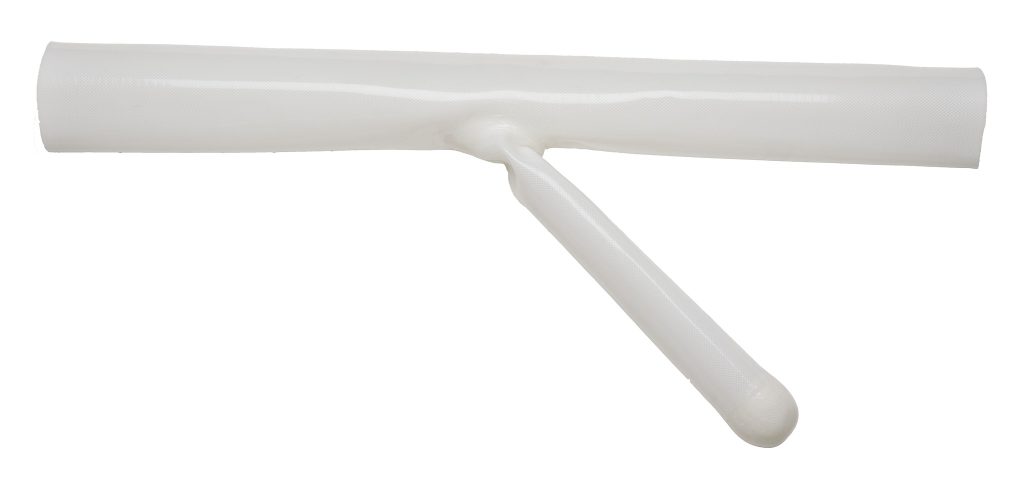

Silikonski ulošci

Svi ulošci imaju glavni dio dužine 1 m, što omogućava dodatni prostor za potpuno uzdužno smještanje bočnog dijela uloška unutar glavnog dijela. Na taj način kompletan sklop prije ugradnje može biti manjih dimenzija.

Glave alata za ugradnju

Dostupne su tri veličine:

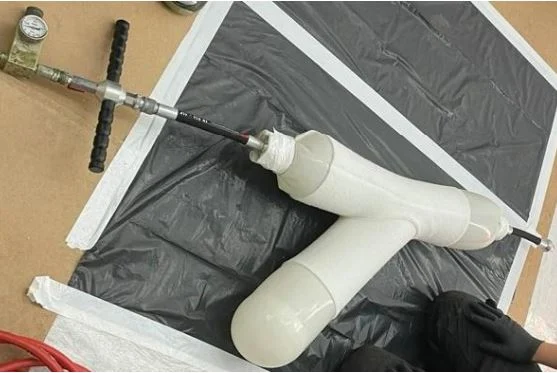

Sistem se može koristiti za očvršćavanje na sobnoj temperaturi i očvršćavanje parom. Poseban završni poklopac omogućava korištenje ugrađenog jednosmjernog priključka za protok zraka/paru. Kada je priključak otvoren, automatski se zatvara prilikom stvaranja vakuuma u ulošku. Za očvršćavanje parom dovoljno je otvoriti priključak.

Glave alata za ugradnju mogu se povezati sa potisnim šipkama s obje strane, čime se smanjuje potreba za dodatnim glavama. Ista glava sa Y-uloškom može se koristiti za ugradnju nizvodno i uzvodno, tako da nije potrebno imati dvije različito sastavljene glave.

Picote potisne šipke

Picote potisne šipke projektovane su tako da budu dovoljno čvrste za guranje i rotiranje, ali istovremeno dovoljno fleksibilne za prolazak kroz više zavoja.

• Standardna verzija: DN100–150
• Čvršća verzija: DN100–225, za duže dionice
• Mogu se koristiti i za očvršćavanje parom
• Istovremeno služe za guranje/rotiranje i dovod zraka, pa nisu potrebni zasebna potisna šipka i crijevo za zrak.
• Posebni priključci su dovoljno mali da zadrže fleksibilnost pri prolasku kroz zavoje.
• Dužina pojedinačne šipke: 1,5 m
