Plugy HPF i Plugsy HPF

#Trelleborg #Pneumatski čepovi za testiranje

Visokootporni čepovi za zahtjevne uslove

Osnovne informacije

Brend	Trelleborg
Kategorija	Pneumatski čepovi za testiranje

Visokootporni čepovi za zahtjevne uslove primjene

Odlični za zaustavljanje protoka i ispitivanje nepropusnosti cjevovoda.

Trelleborg visokootporni čepovi PLUGY HPF i PLUGSY HPF, izrađeni od visokokvalitetne gumene smjese i dodatno ojačani aramidnim vlaknima, osiguravaju pouzdan rad i u zahtjevnijim uslovima. Ova porodica čepova namijenjena je za zaustavljanje protoka i ispitivanje nepropusnosti cjevovoda. Dostupne su i izvedbe sa širokim rasponom bypass protoka (4″, 6″ i 8″). Otporni na veći povratni pritisak.

Ključne karakteristike i prednosti

Visoka otpornost na povratni pritisak
Dodatno ojačanje aramidnim vlaknima
Dostupna verzija otporna na ulje
Dostupne izvedbe sa širim rasponom bypass protoka

PLUGY HPF – standardni čepovi

Kataloški broj	Nazivna dimenzija	Raspon primjene	Pritisak napuhavanja	Prečnik	Dužina	Masa	Navoj	Ventil za napuhavanje
545456	100–200	100–200 mm	3 bar	92 mm	500 mm	1,2 kg	M6	R 1/4″
545457	150–300	150–300 mm	3 bar	142 mm	540 mm	2,3 kg	M12	R 1/2″
545458	200–400	200–400 mm	3 bar	192 mm	600 mm	3,8 kg	M12	R 1/2″
545460	350–600	350–600 mm	3 bar	322 mm	830 mm	8,9 kg	M12	R 1/2″
545463	500–800	500–800 mm	3 bar	472 mm	1.150 mm	23 kg	M12	R 1/2″
545464	500–1000	500–1000 mm	3 bar	472 mm	1.150 mm	23 kg	M12	R 1/2″
545465	600–1200	600–1200 mm	2,5 bar	574 mm	1.500 mm	39,1 kg	M16	R 1/2″
545467	750–1500	750–1500 mm	1,5 bar	600 mm	2.300 mm	78,7 kg	M16	R 1/2″
545783	800–1800	800–1800 mm	1,5 bar	600 mm	3.000 mm	105,1 kg	M16	R 1/2″
545785	1000–2400	1000–2400 mm	1 bar	960 mm	4.000 mm	313,7 kg	M16	R 1/2″

PLUGSY HPF – čepovi sa bypassom

Kataloški broj	Nazivna dimenzija	Raspon primjene	Pritisak napuhavanja	Prečnik	Dužina	Masa	Navoj	Ventil za napuhavanje	Bypass
545468	100–200 mm / 4″–8″	100–200 mm	3 bar	92 mm	500 mm	2,6 kg	M6	R 1/4″	1″
545469	150–300 mm / 6″–12″	150–300 mm	3 bar	142 mm	540 mm	3,9 kg	M8	R 1/4″	1″
545470	200–400 mm / 8″–16″	200–400 mm	3 bar	192 mm	600 mm	6,8 kg	M12	R 3/8″	2″
545472	350–600 mm / 14″–24″	350–600 mm	3 bar	322 mm	830 mm	14,8 kg	M12	R 3/8″	2″
545473	500–800 mm / 20″–32″	500–800 mm	3 bar	472 mm	1.150 mm	31 kg	M12	R 3/8″	2″
545474	500–1000 mm / 20″–40″	500–1000 mm	3 bar	472 mm	1.150 mm	31 kg	M12	R 3/8″	2″
545475*	600–1200 mm / 24″–48″	600–1200 mm	2,5 bar	574 mm	1.500 mm	54,3 kg	M16	R 1/2″	4″ / 6″ / 8″
545476*	750–1500 mm / 30″–60″	750–1500 mm	1,5 bar	600 mm	2.300 mm	94,8 kg	M16	R 1/2″	4″ / 6″ / 8″
545784*	800–1800 mm / 32″–72″	800–1800 mm	1,5 bar	600 mm	3.000 mm	125,6 kg	M16	R 1/2″	4″ / 6″ / 8″
545787*	1000–2400 mm / 40″–96″	1000–2400 mm	1 bar	960 mm	4.000 mm	341 kg	M16	R 1/2″	4″ / 6″ / 8″

* Šifre proizvoda odnose se na čepove sa bypass otvorom prečnika 4″.

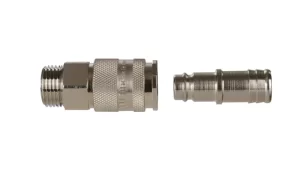

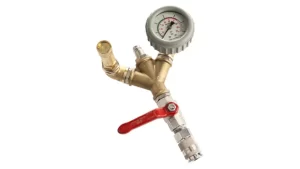

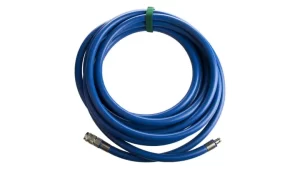

Sistem spajanja Tip 27 ili 57	Crijevo za napuhavanje 10 m Tip 27 – do 500-1000 Tip E57 od 600-1200	Sigurnosni kotrolni ventil 3.0 bar 2.5 bar 1.5 bar 1.0 bar
