Plugy i Plugsy

#Trelleborg #Pneumatski čepovi za testiranje

Višenamjenski čepovi za cijevi

Osnovne informacije

Brend	Trelleborg
Kategorija	Pneumatski čepovi za testiranje

Višenamjenski čepovi za cijevi, pogodni za širok raspon primjena

Trelleborg višenamjenski čepovi za cijevi PLUGY i PLUGSY ojačani su aramidnim vlaknima i odlikuju se širokim rasponom primjene.

Svaki čep može se koristiti za više različitih prečnika cijevi. Rasponi pojedinih modela se međusobno preklapaju kako bi se omogućila primjena u različitim uslovima i za specifične zahtjeve. Pokrivaju prečnike cijevi od 40 mm (1,5″) do 1800 mm (72″).

Čepovi su fleksibilni i lako se savijaju, što omogućava jednostavno postavljanje kroz uske krivine ili prilikom umetanja kroz reviziona okna.

Ključne karakteristike i prednosti

Ojačanje aramidnim vlaknima
Fleksibilna konstrukcija
Pogodni za ispitivanje vodonepropusnosti prema EN 1610
Dostupni i u izvedbi otpornoj na ulja

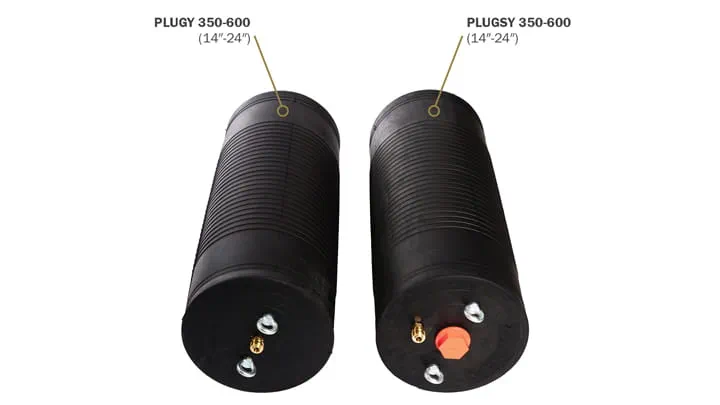

PLUGY – standardni čepovi

Kataloški broj	Nazivna veličina	Raspon prečnika cijevi (mm)	Pritisak napuhavanja (bar)	Prečnik za umetanje (mm)	Dimenzije nenapuhanog čepa (prečnik × dužina)	Masa (kg)	Navoj	Ventil
519423	40–70	40–70	2,5	35	160 × 200 mm	0,2	—	R1/4″
519424	70–150	70–150	2,5	68	300 × 300 mm	0,4	—	R1/4″
60417	100–200	100–200	2,5	92	500 × 500 mm	1,35	M6	R1/4″
526850	150–200	150–200	2,5	142	350 × 350 mm	1,85	M8	R1/4″
60418	150–300	150–300	2,5	142	540 × 540 mm	2,6	M8	R1/4″
60419	200–400	200–400	2,5	192	600 × 600 mm	3,6	M8	R1/4″
598515	200–500	200–500	2,5	192	600 × 600 mm	4,5	M8	R1/4″
60599	300–525	300–525	2,5	272	630 × 630 mm	6,8	M8	R1/4″
598519	300–600	300–600	2,5	272	630 × 630 mm	7,5	M8	R1/4″
60422	350–600	350–600	2,5	322	830 × 830 mm	9,8	M10	R1/4″
60606	375–750	375–750	2,5	342	1050 × 1050 mm	11,9	M10	R1/4″
60453	500–800	500–800	2,5	472	1150 × 1150 mm	19,5	M10	R1/4″
60425	500–1000	500–1000	1,5	472	1150 × 1150 mm	19,5	M10	R1/4″

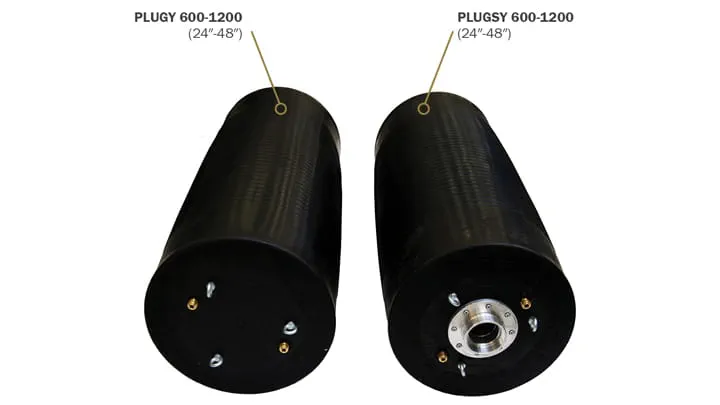

523941	600–1200	600–1200	1,5	574	1450 × 1450 mm	38	M10	2× R3/8″
78959	750–1500	750–1500	1,0	600	2300 × 2300 mm	75	M10	2× R1/4″
535881	800–1800	800–1800	1,0	600	3000 × 3000 mm	106	M10	2× R1/4″

PLUGSY – bypass čepovi

Kataloški broj	Nazivna veličina	Raspon prečnika cijevi	Pritisak napuhavanja (bar)	Prečnik za umetanje (mm)	Dimenzije nenapuhanog čepa (prečnik × dužina)	Masa (kg)	Navoj	Ventil	Prečnik bypass priključka (unutrašnji navoj)
526849	70–150	70–150	2,5	68	300 × 300 mm	1,7	—	R1/4″	1/2″
60429	100–200	100–200	2,5	92	500 × 500 mm	2,7	M6	R1/4″	1″
526851	150–200	150–200	2,5	142	350 × 350 mm	3,3	M8	R1/4″	1″
60432	150–300	150–300	2,5	142	540 × 540 mm	4,3	M8	R1/4″	1″
60434	200–400	200–400	2,5	192	600 × 600 mm	7	M8	R1/4″	2″
60630	300–525	300–525	2,5	272	630 × 630 mm	12	M8	R1/4″	2″
628750	350–600	300–600	2,5	272	630 × 630 mm	12	M8	R1/4″	2″
60440	350–600	350–600	2,5	322	830 × 830 mm	16	M10	R1/4″	2″
60632	375–750	375–750	2,5	342	1050 × 1050 mm	19,7	M10	R1/4″	2″
534992	300–600	300–600	3,0	272	630 × 630 mm	12	M10	R1/4″	2″
60454	500–800	500–800	2,5	472	1150 × 1150 mm	32,5	M10	R1/4″	2″
60442	500–1000	500–1000	1,5	472	1150 × 1150 mm	32,5	M10	R1/4″	2″
523942	600–1200	600–1200	1,5	574	1450 × 1450 mm	55,5	M10	2× R3/8″	4″
78960	750–1500	750–1500	1,0	600	2300 × 2300 mm	91	M10	2× R1/2″	4″
535882	800–1800	800–1800	1,0	600	3000 × 3000 mm	117	M10	2× R1/2″	4″

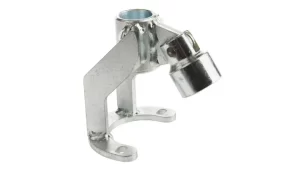

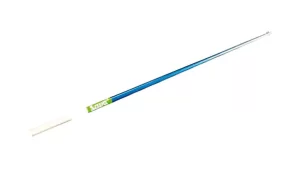

Sistem spajanja Tip 26	Crijevo za napuhavanje 10 m – 1.2 kg	Sigurnosni kotrolni ventil 0.9 kg 3.0 bar 2.5 bar 2.0 bar 1.5 bar	Ručni kontroler 1 HND 1.3 Kg 3.0 bar 1.3 Kg 2.5 bar 1.3 Kg 2.0 bar 1.3 Kg 1.5 bar 1.3 Kg 1.0 bar	Crijevo za napuhavanje Poly Lift 10 m – 2.4 kg	Teleskopska aluminijska šipka, 3-dijelna	Nastavak za postavljanje čepa
