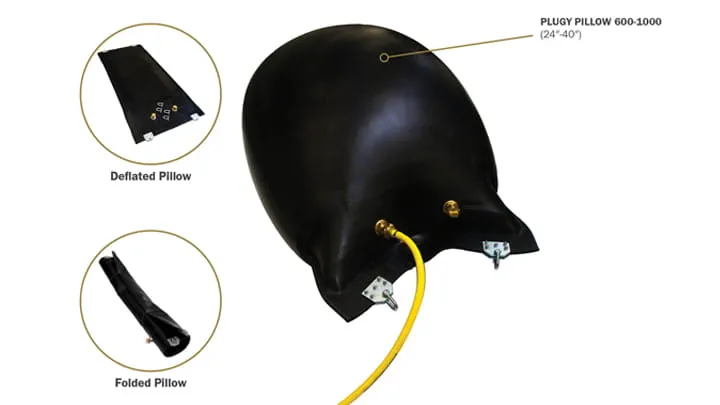

Plugy i Plugsy Pillow

#Trelleborg #Pneumatski čepovi za testiranje

Jastučasti čepovi za velike cjevovode

Osnovne informacije

Brend	Trelleborg
Kategorija	Pneumatski čepovi za testiranje

Jastučasti čepovi za ispitivanje najvećih cjevovoda

Jedinstvena konstrukcija i visokokvalitetni materijali Trelleborg jastučastih čepova PLUGY PILLOW i PLUGSY PILLOW omogućavaju malu težinu i visoku fleksibilnost tokom upotrebe i skladištenja.

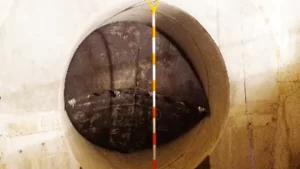

Ova vrsta čepova namijenjena je za najveće cjevovode, a mogu se izraditi po mjeri tako da odgovaraju gotovo svakom prečniku cjevovoda.

Ključne karakteristike i prednosti

Fleksibilni i potpuno sklopivi

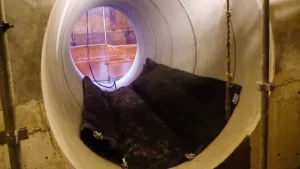

Potreban mali prečnik za uvođenje u cjevovod

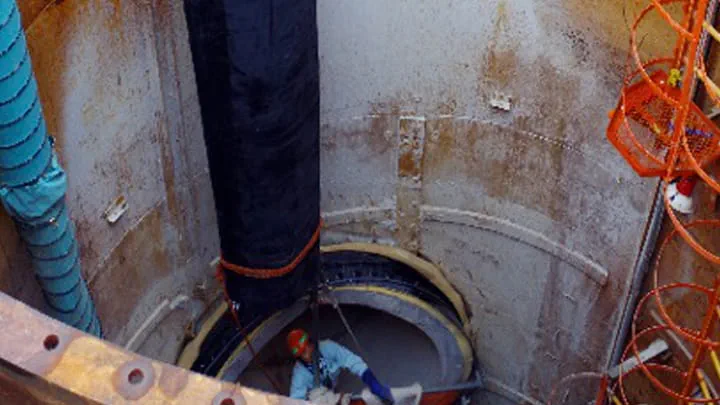

Mogu proći kroz reviziono okno prečnika 600 mm
Dostupne dimenzije izrađene po mjeri

PLUGY PILLOW – standardni čepovi

Kataloški broj	Nazivna dimenzija	Min. prečnik	Maks. prečnik	Pritisak napuhavanja	Prečnik čepa	Širina	Dužina	Masa	Navoj	Ventil za napuhavanje
529411	600–1000	600 mm	1000 mm	1,0 bar	580 mm	910 mm	2100 mm	18 kg	12 × 2	2 × R1/2″
529412	800–1200	800 mm	1200 mm	0,9 bar	780 mm	1230 mm	2500 mm	29 kg	12 × 2	2 × R1/2″
529413	1200–1600	1200 mm	1600 mm	0,8 bar	1170 mm	1830 mm	3200 mm	51 kg	12 × 3	2 × R1/2″
529414	1600–2000	1600 mm	2000 mm	0,6 bar	1560 mm	2450 mm	4000 mm	86 kg	12 × 3	2 × R1/2″
529491	1900–2200	1900 mm	2200 mm	0,5 bar	1850 mm	2910 mm	4800 mm	100 kg	12 × 4	2 × R1/2″
545429	2400–2500	2400 mm	2500 mm	0,5 bar	2350 mm	3690 mm	5600 mm	222 kg	12 × 6	2 × R1/2″

PLUGSY PILLOW – čepovi sa bypassom

Kataloški broj	Nazivna dimenzija	Min. prečnik	Maks. prečnik	Pritisak napuhavanja	Prečnik čepa	Širina	Dužina	Težina	Navoj	Ventil za napuhavanje	Prečnik bypassa
529415	600–1000	600 mm	1000 mm	1,0 bar	580 mm	910 mm	2100 mm	23 kg	12 × 2	2 × R1/2″	2″
529416	800–1200	800 mm	1200 mm	0,9 bar	780 mm	1230 mm	2500 mm	34 kg	12 × 2	2 × R1/2″	2″
529417	1200–1600	1200 mm	1600 mm	0,8 bar	1170 mm	1830 mm	3200 mm	57 kg	12 × 3	2 × R1/2″	2″
529418	1600–2000	1600 mm	2000 mm	0,6 bar	1560 mm	2450 mm	4000 mm	92 kg	12 × 3	2 × R1/2″	2″
529492	1900–2200	1900 mm	2200 mm	0,5 bar	1850 mm	2910 mm	4800 mm	100 kg	12 × 4	2 × R1/2″	2″
545433	2400–2500	2400 mm	2500 mm	0,5 bar	2350 mm	3690 mm	5600 mm	234 kg	12 × 6	2 × R1/2″	2″
