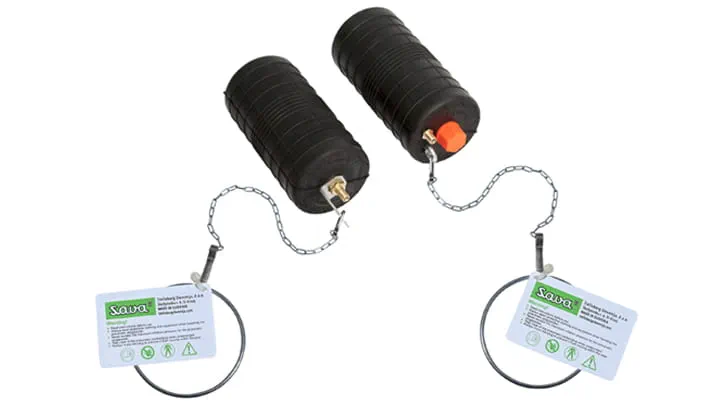

Plugy Z i Plugsy S

#Trelleborg #Pneumatski čepovi za testiranje

Manje dimenzije čepova

Osnovne informacije

Brend	Trelleborg
Kategorija	Pneumatski čepovi za testiranje

Pogodni za sve vrste cijevi

Trelleborg čepovi manjih prečnika PLUGY Z i PLUGSY S mogu se koristiti u svim vrstama cjevovoda.

Budući da nisu ojačani kordom, ovi čepovi imaju odličnu rastezljivost i sposobnost zaptivanja u cijevima prečnika od 20 mm (0,8″) do 305 mm (12″).

Čepovi su opremljeni ventilom za napuhavanje, poput onog na automobilskim gumama, te se mogu napuhati standardnom pumpom za gume. Ušica s lancem i posebno oblikovana ručka olakšavaju postavljanje i rukovanje čepom.

Ključne karakteristike i prednosti

Izuzetno kratka izvedba za lakše umetanje u cijev
Dostupni za prečnike cijevi od 20 mm (0,8″) do 305 mm (12″)
Dostupni i u izvedbi otpornoj na ulja
Odlični za vodoinstalatere

PLUGY Z – Standardni čepovi

Kataloški broj	Nominalna veličina	Raspon prečnika cijevi		Pritisak napuhavanja(bar)	Dimenzije nenapuhanog čepa		Masa (kg)	Navoj	Ventil
Kataloški broj	Nominalna veličina	Min.(mm)	Max.(mm)	Pritisak napuhavanja(bar)	Prečnik (mm)	Dužina (mm)	Masa (kg)	M-navoj	Dim.
508123	Z1	20	33	2.5	19	65	0.01	NA	R 1/8”
60022	Z1 1/2	33	40	2.5	32	70	0.09	NA	R 1/4”
78582	Z2	50		2.5	45	72	0.11	NA	R 1/4”
78603	Z2-3	50	75	2.5	45	80	0.12	NA	R 1/4”
76767	Z3	75		2.5	70	85	0.23	NA	R 1/4”
78604	Z3-4	75	100	2.5	70	100	0.25	NA	R 1/4”
76769	Z4	100		2.5	85	145	0.43	NA	R 1/4”
78605	Z4-6	100	150	2.5	85	165	0.47	NA	R 1/4”
76771	Z6	150		2.5	142	190	1.23	NA	R 1/4”
78606	Z6-8	150	200	2.5	142	220	1.32	NA	R 1/4”
60616	Z8	175	204	2.5	174	220	2.1	6	R 1/4”
60618	Z10	219	254	2.5	218	250	3.4	6	R 1/4”
60619	Z12	275	305	2.5	274	290	5.1	6	R 1/4”

PLUGY Z – Bypass čepovi

Kataloški broj	Nominalna veličina	Raspon prečnika cijevi		Pritisak napuhavanja (bar)	Dimenzije nenapuhanog čepa		Masa (kg)	Navoj	Ventil	Prečnik bypass priključka
Kataloški broj	Nominalna veličina	Min.(mm)	Max.(mm)	Pritisak napuhavanja (bar)	Prečnik (mm)	Dužina (mm)	Masa (kg)	M-navoj	Dim.	Prečnik bypass priključka
78607	S2	50		2.5	45	80	0.2	NA	R 1/8”	1/8”
76768	S3	75		2.5	70	85	0.34	6	R 1/8”	1/2”
78614	S3-4	75	100	2.5	70	100	0.43	6	R 1/8”	1/2”
76770	S4	100		2.5	85	145	0.6	6	R 1/8”	1/2”
78609	S4-6	100	150	2.5	85	165	0.73	6	R 1/8”	1/2”
76772	S6	150		2.5	142	190	2.13	6	R 1/8”	1”
78610	S6-8	150	200	2.5	142	220	2.38	6	R 1/8”	1”
60621	S8	175	204	2.5	174	240	3.3	6	R 1/4”	2”
60622	S10	219	254	2.5	218	300	4.7	6	R 1/4”	2”
60623	S12	275	305	2.5	274	350	7.4	6	R 1/4”	2”

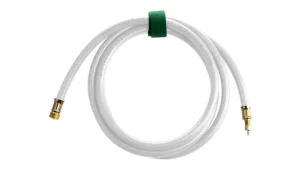

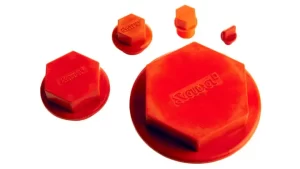

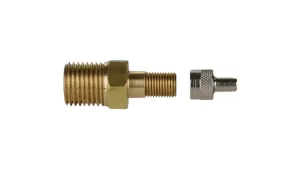

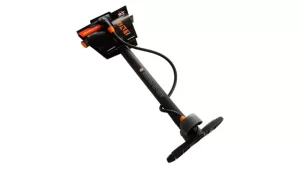

Sistem spajanja TR15	Crijevo za napuhavanje Ø 6 mm 2 m – 0.2 kg 5 m – 0.5 kg	Ručna pumpa 0.8 kg	Zamjenski čepovi ČEP 1/8″ ČEP 1/2″ ČEP 1″ ČEP 2″ ČEP 4″
